加工品/ダクト異径エルボ
冬本番の2月も中旬になりました．
全国的にインフルエンザが猛威を振るっていますが、皆様お元気でしょうか?
今回紹介させて頂く物は、PVCダクト用の異径エルボです．
弊社で請け負っている工事物件の配管に、径が違うダクトを短い距離で90゜の角度で接続しなければいけない箇所がありました．
普段は製作が簡単なレジューサー(異型ソケット)を介して、同径のエルボで繋げば良いのですが、今回は距離的問題があったので、異径のエルボを作っています．
設計担当も初めての経験だったので、コンピューター上で作った型紙を縮小印刷して、ミニチュアを製作してから、実物の製作にとりかかりました．

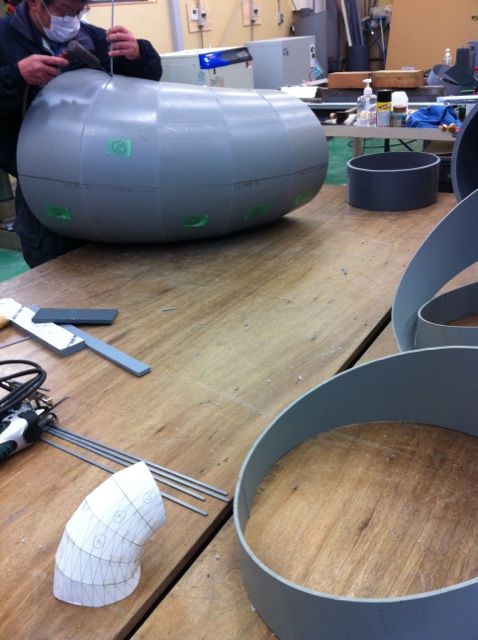

右写真の手前に見えている白い物が、そのミニチュアです．

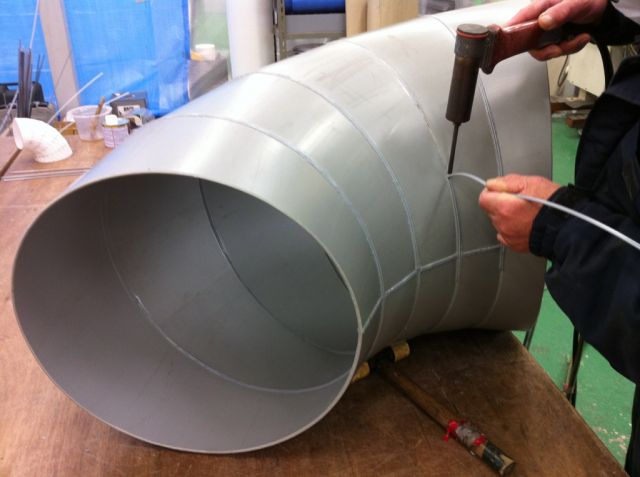

熟練した職人の手により、ダクト管を細かくカットして、丁寧に溶接で繋げて形にしていきます．
俗に言う「エビ管」方式． これも日本の「モノ作り」です．
